LCD Monitor HP 19 kotak Mati lampu stanby kedip

Kecurigaan pertama pada adaptor eksternal 12V. tapi setelah diukur adaptor disimpulkan dalam keadaan sehat walafiat.

mulai membedah......

ini adalah MBnya yang kemungkinan kecil rusak dibagian ini.

Lanjut kebagian inverter

Tanpa beban, ternyata blok Inverter ini bermasalah. Adaptor terlihat drop dari 12V ke 2V saja. ini karena komponen dibagian inverter ada yang shot.

Langkah pertama, Cabut jalur yang menghubungkan arus ke ICpower, kemudian kebagian balast.

Disini adaptor terlihat normal 12V,

makin memudahkan mencari sumber kerusakan....

Dan,.... Tersangkanya ternyata di 5707. driver ballast yang ngeshot ini bisa didapetin secara online. boleh juga pesen di lapak ane.

Alhamdulillah.... Normal lagi.

CARA HAPUS TOOLBAR DI MOZILLA FIREFOX DAN GOOGLE CRHOME

Tanpa kita sadari ketika kita sering install program atau aplikasi di komputer kita terdapat program bawaan yang include di dalam software tersebut, biasanya hal ini terjadi karena ketika install langsung kita next terus tanpa kita hilangkan tanda checkbook yang ada sehingga program seperti NHC, eBay, Quick Store, Btohersoft dll sehingga membuat tampilan toolbar menjadi penuh dan lumayan mengganggu karena ketika kita buka Mozilla tampilan akan semakin sempit karena adanya penambahan toolbar tersebut. Bagaimana cara menghapusnya ?

Untuk Mozilla firefox

untuk Goggle chrome

DEMIKIAN SEMOGA BERMANFAAT.

LCD BENQ Q5TA idup sebentar lalu mati lagi Stanby

Diagnosa

Monitor computer BENQ Q5TA jika kita hidupkan sesaat kita lihat tampilan OSD dan tak lama kemudian tampilan OSD hilang dan layarpun menjadi gelap, hanya lampu standby saja yang terlihat menyala.

Model Monitor computer BENQ :

Apakah yang menyebabkannya ? Segera kita selidiki .

Untuk memperbaiki permasalahan yang seperti ini paling awal kita periksa rangkaian power supply-nya, bisa saja ada Capasitor yang mengalami kerusakan. Tapi setelah casing terbuka dan kita lepaskan alumunium bagian atas terlihat dengan jelas Capasitor masih dalam kondisi baik/ tidak ada perubahan fisik. Tampilan power supply monitor Computer BENQ :

Output dari power supply ini ada dua kanal yaitu 3,3 volt sama 15 volt , kita lakukan pengukuran untuk kedua tegangan output hasilnya tegangan dalam kondisi normal . Untuk lebih memperjelas lokasi kerusakan kita lakukan pengetesan langsung, maksudnya kita hidupkan dan berikan masukkan pada input video VGA. Awalnya kita lihat adanya tegangan driver untuk sistem switch dimana tegangan berlabu pada Ic TL1451, dan dari Ic ini baru diberi umpan untuk mentriger Transistor FU9024 supaya bisa mengeluarkan tegangan 15 volt untuk sistem inverter.

Dari rangkaian logic control semuanya terlihat normal, kita ukur tegangan driver on-off ada serta tegangan feedback. Karena sudah kehabisan akal maka kita coba dengan melepaskan sistem switch on-off dari transistor FU9024, caranya dengan menjumper langsung tegangan dari power supply tanpa menggunakan transistor FU9024 dan hasilnya tampilan menjadi normal.

Dari sini kita simpulkan untuk membuatkan sistem switch baru supaya inverter bisa bekerja tampa mendapatkan tegangan driver dari Ic TL1451, caranya dengan menggunakan transistor 2SC1815 yang dibantu oleh 1 buah Resistor 4k7. Dengan adanya transistor 2SC1815 sistem switch yang ada dalam Ic TL1451 bisa digantikan secara manual, pinoutnya ada pada kaki no 7 untuk kaki colector transistor 2SC1815 dan emitor kita berikan ground/ kaki Ic TL1451 no 8 lalu untuk kaki basis transistor 2SC1815 kita pasangkan resistor 4k7 dan kita hubungkan dari kaki no 6 Ic TL1451, seperti ini tampilannya :

Setelah proses pemasangan transistor 2SC1815 selesai kini kita coba hidupkan kembali monitor computer BENQ-nya dan hasilnya alhamdulillah semuanya sudah kembali normal. Perbaikan terkadang selalu membutuhkan trik, jadi hal inilah yang kita terapkan untuk monitor computer BENQ .

Thanks mas Hamim

LCD SAMSUNG LA32S81B Hidup Sebentar lalu Gelap Layarnya

Diagnosa

Saat awal saya coba hidupkan LCD SAMSUNG terlihat gambarnya dengan normal cuma beberapa detik langsung gelap layarnya dan yang tersisa hanya suaranya saja .

Model LCD SAMSUNG :

Apakah yang menyebabkannya ? Segera saya selidiki

Gejala Layar gelap dengan adanya suara mengindikasikan sistem penerimaan secara keseluruhan dalam kondisi baik dan terjadi masalah di area inverter hight voltage. Fungsi inverter hight voltage digunakan untuk menghidupkan lampu type neon ( CCFL ) , dan saat saya buka panelnya terhitung ada 16 buah terpasang didalamnya . Lampu neon bagian atas yang tidak nyala saat saya hidupkan pertama kali sedangkan yang lainnya menyala dengan normal , sempat terpikir kalau lampu tersebut rusak. Hasil percobaan dengan menggantikan lampu tersebut teryata tidak membawa hasil , lampu pengganti tetap tidak menyala. Dari hasil ini saya jadi dapat memastikan bahwasannya lampu tersebut tidak rusak dan kerusakan ada di rangkaian inverter.

Tampilan Blok inverter :

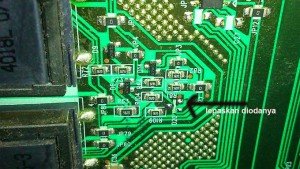

Komponen yang menjadi acuan untuk diperiksa adalah trafo untuk hight voltage out , ada beberapa buah disitu dan fokus hanya di out untuk lampu CCFL yang tidak mau hidup. Hasil akhirnya memang trafo tersebut yang rusak untuk out 1 sedangkan out 2 masih normal. Untuk langkah perbaikan saya mengambil jalan lepaskan protek dari sistem feedback , cara ini saya ambil untuk mempersingkat waktu perbaikan. Komponen yang terpasang diarea protek adalah dioda model SMD , 3 kaki dan untuk posisinya bisa dilihat pada gambar berikut :

Setelah saya lepaskan dioda tersebut maka sistem control tidak dapat membaca adanya kesalahan dan 1 lampu CCFL tetap tidak menyala tapi tidak menggangu lampu CCFL yang lainnya ( 15 ) . 1 lampu yang tidak nyala tidak berdampak kehilangan pencahayaan saat LCD saya hidupkan,, terlihat normal-normal saja . Jadi Alhamdulillah pekerjaan saya bisa terselesaikan , saatnya untuk merapikan . Sedikit coretan mungkin bisa bermanfaat,,, amiin.

Thanks to :Hamin servis
